标准模组总成（二）

标准模组总成

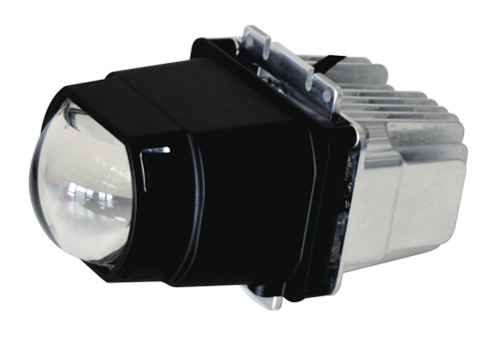

TIR 单元---方形透镜

1、功能：远光/近光一体，独立远近光光学结构，无远近光切换机构。

2、透镜大小——D65*45

3、重量——约520g

4、散热方式——被动散热(无风扇）

5、固定方式——预留安装孔

6、驱动——外置驱动

7、产品满足GB以及ECE关于 LED 大灯模组的光学标准

8、模组总成EMC满足CISPR25 等级4标准

9、LED 模组在环境温度-40℃ - 90℃正常工作

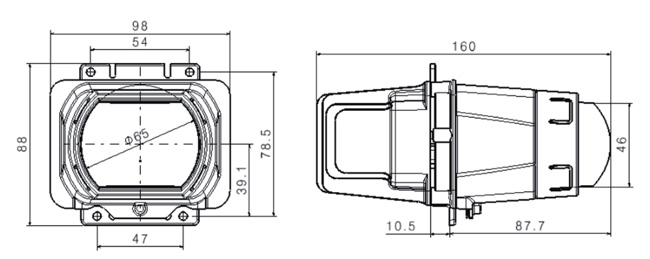

SDL03-TB-D6545 产品外观尺寸：160*98*88（mm）

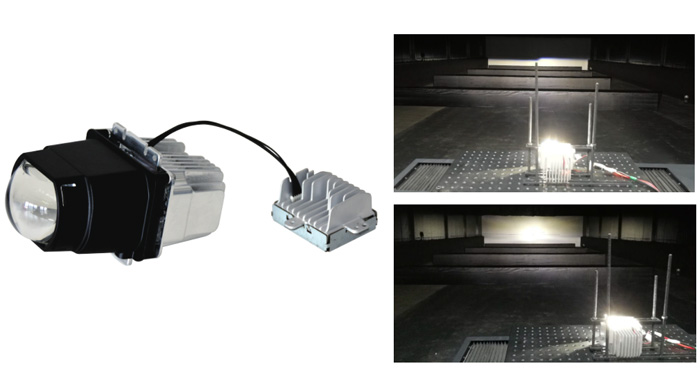

产品实测

在路照模拟参数设定（两透镜间距1.4M ，透镜中心离地高度0.8M，按面罩透过率85%）条件下：
近光：
满足法规要求，路照满足吉利的三级标准
远光：

满足法规要求，路照满足吉利的三级标准。

LED热流明(7颗1芯+2颗1芯+1颗2芯）
近光：1925LM 远光：3010LM
实测屏幕光通量：
近光：959LM 远光：1520LM
