标准模组总成（一）

一、标准模组总成

二、产品尺寸

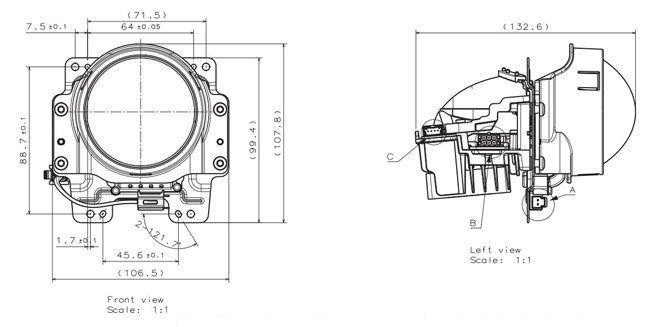

SDL01-RB-D65 产品尺寸：132*106*108

SDL02-RB-D6545 产品尺寸：132*106*99

三、PES 单元---圆形/方形透镜

1、功能：远光/近光一体，通过静音马达带动齿轮切换遮光板,实现远近光功能切换。

2、透镜大小——D65mm， D65*45

3、重量——约515g

4、散热方式——主动散热（带风扇）

5、固定方式——预留安装孔

6、驱动——内置驱动

7、产品满足GB以及ECE关于 LED 大灯模组的光学标准

8、模组总成EMC满足CISPR25 等级4标准

9、LED 模组在环境温度-40℃ - 90℃正常工作

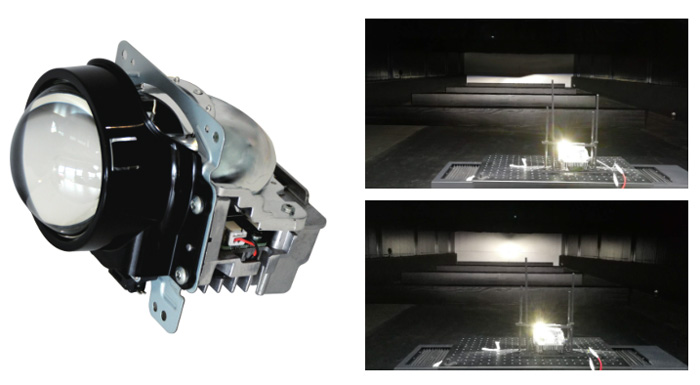

产品实测

在路照模拟参数设定（两透镜间距1.4M ， 透镜中心离地高度0.8M，按面罩透过率85%）条件下：

近光：

满足法规要求，满足吉利的三级路照标准。
远光：
满足法规要求，满足吉利的三级路照标准。

LED热流明：1颗5芯1900LM

实测屏幕光通量：
近光：925LM 远光：1580LM
